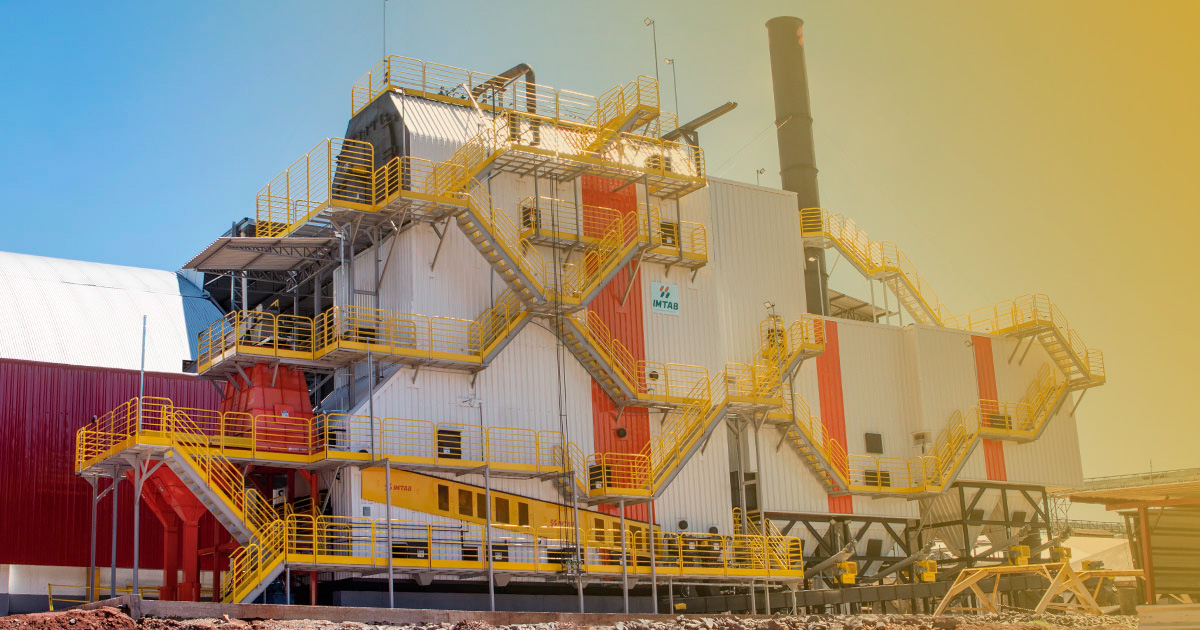

Conhecer os componentes da caldeira flamotubular é uma forma de garantir o funcionamento seguro e eficiente do sistema de geração de vapor ou água quente.
Esse equipamento caracteriza-se pelos gases quentes que percorrem tubos imersos em água, transferindo calor e gerando vapor.
Seus sistemas trabalham de forma integrada, permitindo a produção de vapor saturado, vapor superaquecido e água quente.
Neste artigo, conheça os principais componentes, entenda a função de cada um e como influenciam a operação.
Quais são os principais componentes da caldeira flamotubular?
Uma caldeira flamotubular é composta por diferentes sistemas que trabalham em conjunto para gerar vapor (saturado e superaquecido) ou água quente.

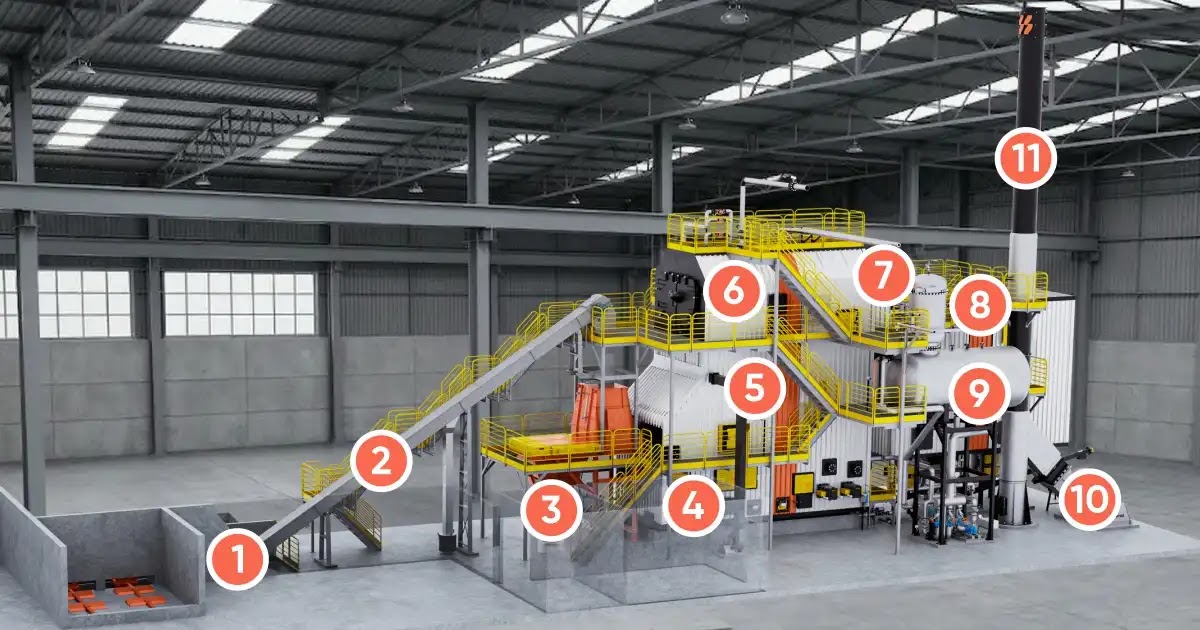

1. Moega/Recepção – 2. Correia transportadora – 3. Silo dosador – 4. Grelhado – 5. Fornalha – 6. Tambor vapor – 7. Pré-aquecedor de ar – 8. Filtro multiciclone – 9. Tanque de condensado – 10. Exaustor de tiragem – 11. Chaminé
Ao atuarem de forma integrada, desempenham um papel essencial na eficiência energética e segurança da operação.
Veja a seguir os componentes principais, divididos em: sistema de alimentação, sistema de combustão, componentes estruturais, sistema de controle de água e segurança e, por fim, sistema de exaustão.
Sistema de alimentação de biomassa da caldeira
Na caldeira, o sistema de alimentação transporta o combustível sólido picado até a fornalha.
Esse processo, feito de forma contínua e controlada, garante estabilidade na combustão, além de manter a produção de vapor constante.
Seus componentes principais são:
Pátio
Área destinada ao armazenamento da biomassa (cavaco de madeira, bagaço ou outros resíduos florestais ou agrícolas).
O espaço permite recebimento, estocagem e movimentação eficiente de diferentes tipos de biomassa, garantindo abastecimento contínuo.
Moega de piso móvel
Recebe a biomassa e transfere o material para os sistemas de transporte.
Recebe a biomassa sólida picada e a conduz para a correia transportadora.
Correia transportadora
Conduz o combustível da moega até os sistemas de seleção e alimentação.
Esse equipamento garante transporte contínuo da biomassa, contribuindo com a estabilidade.
Peneira de disco
Realiza a classificação granulométrica, separando partículas inadequadas ou de tamanho incompatível com o sistema de combustão.
Contribui com a melhora da qualidade do combustível, favorecendo a eficácia da combustão.
Silo pulmão (silo dosador)
Funciona como um reservatório intermediário antes da entrada do combustível na grelha da fornalha.
Sua função é garantir estoque temporário de biomassa, evitando interrupções.
Sua alimentação pode ser feita por:
- Gavetas com acionamento hidráulico;
- Roscas helicoidais com acionamento por motorredutor.
Ambos distribuem a biomassa de forma homogênea sobre o início da grelha.
Sistema de combustão da caldeira flamotubular
Parte da caldeira responsável pela queima do combustível e geração da energia térmica utilizada na produção de vapor.
A eficiência dessa etapa impacta diretamente o consumo, rendimento térmico e emissões atmosféricas.
Para isso, caldeiras flamotubulares apresentam:
Grelhado móvel suspenso
Solução patenteada pela Imtab, o grelhado móvel suspenso sustenta o combustível sólido durante a combustão, permitindo o avanço gradual da biomassa.
Esse movimento favorece que as etapas de secagem, gaseificação e queima ocorram de forma progressiva e eficiente.
Também facilita a remoção contínua de cinzas, contribuindo para maior estabilidade da combustão.
Fornalha
Estágio inicial, a fornalha é a câmara onde ocorre a combustão.
Ela é dimensionada para:
- Elevar o tempo de residência dos gases;
- Proporcionar a queima completa.
Nesse componente, a biomassa reage com o ar de combustão, gerando gases quentes que percorrem os tubos e transferem calor para a água.
Pré-aquecedor de ar
Responsável por elevar a temperatura do ar através da troca de calor cedido pelos gases quentes resultantes da queima, antes que este entre na fornalha.
Ele é construído por feixes de tubos espaçados entre si, mandrilados ou soldados em suas extremidades.
Ventilador de ar primário
Fornece ar na base da grelha, garantindo a oxigenação do combustível durante a combustão.
Esse fluxo de ar mantém a reação térmica e garante uma queima eficiente da biomassa.
Ventilador de ar secundário
Injeta ar adicional na região superior da fornalha.
Sua função é promover melhor mistura entre gases e oxigênio, melhorando a combustão e reduzindo emissões.
Componentes estruturais
Responsáveis pela transferência de calor entre os gases da combustão e a água presente no interior da caldeira.
Os componentes estruturais são:
Tambor de vapor (tubulão ou balão)
Um dos principais componentes da caldeira flamotubular, ele é um corpo formado de chapas calandradas com seu interior formado por tubos de troca térmica, por onde passam os gases da combustão.
Ele atua como reservatório onde ocorre a separação entre água e vapor gerado no processo de ebulição.
No quesito segurança, é o componente de maior responsabilidade. Por isso, exige fabricantes certificados pela ASME, como a Imtab.
Soprador de fuligem
Componente da caldeira flamotubular com a função de remover depósitos de partículas acumuladas nas superfícies de troca térmica.
O equipamento utiliza jatos de vapor ou ar comprimido para limpar os tubos. Dessa forma, garantindo máxima eficiência na transferência de calor e menor necessidade de manutenção e limpeza dos tubos.
Garrafa de nível
É interligada com o corpo da caldeira por meio de flanges, com eletrodos que ligam e desligam a bomba de água.
Também aciona um alarme auditivo e visual no caso de falta de água, desativando o sistema de combustão e exaustão.
Escadas 45º e plataformas
Permitem o acesso às principais partes da caldeira, com guarda-corpo e rodapé, conforme Norma NR12.
Componentes da caldeira flamotubular: sistema de controle de água e segurança
O controle da água é fundamental para a operação segura de uma caldeira flamotubular.
Equipamentos específicos garantem controle de nível, qualidade e proteção contra sobrepressão.
Entre os principais componentes estão:
- Válvulas de segurança: protegem a caldeira e tubulações. Quando a pressão excede o limite, a válvula libera o excesso de forma segura, evitando falhas;
- Válvulas de descarga da superfície: sistema automático de controle de sólidos totais dissolvidos;
- Válvulas de descarga de fundo: eliminam os materiais particulados do fundo dos coletores e do tubulão de vapor;
- Tanque de descarga de fundo: instalado no final do sistema de descarga, despressuriza as descargas e separa o condensado para a linha de efluentes e vapor para a atmosfera;
- Desaerador: remove gases não condensáveis (oxigênio e dióxido de carbono livre) da água de reposição utilizada na alimentação da caldeira;
- Resfriador de amostra: garante que a análise química da água seja feita de forma precisa. Ele elimina a reevaporação do líquido quente a ser analisado;
- Bombas de abastecimento: são do tipo centrífugas, de múltiplos estágios. Cada caldeira inclui duas bombas de água de alimentação, sendo uma em stand-by, trazendo segurança e operação sem pausas.
Esses equipamentos mantêm as condições adequadas e evitam incrustações, corrosão e sobrepressão.
Sistema de exaustão e controle de emissões
Após a combustão, os gases gerados precisam ser conduzidos e tratados antes de serem liberados para a atmosfera.
Alguns componentes são essenciais:
- Ventilador de ar induzido (Exaustor): dimensionado para vencer as perdas de carga entre a fornalha, áreas de troca, sistema de coleta de materiais particulados e os dutos conduzindo os gases até a chaminé;
- Filtro multiciclone: filtra particulados dos gases antes de serem direcionados para a chaminé.
- Dutos de ar e gases: incluem os dutos para a condução do ar de combustão e dos gases de exaustão;
- Chaminé: metálica, circular e autoportante por onde os gases são liberados. Inclui portas de acesso e tomadas para amostragem.
- Sistema de remoção de cinzas: coleta as cinzas do redler do grelhado, do pré-aquecedor de ar e do filtro multiciclone e as conduz até o depósito.

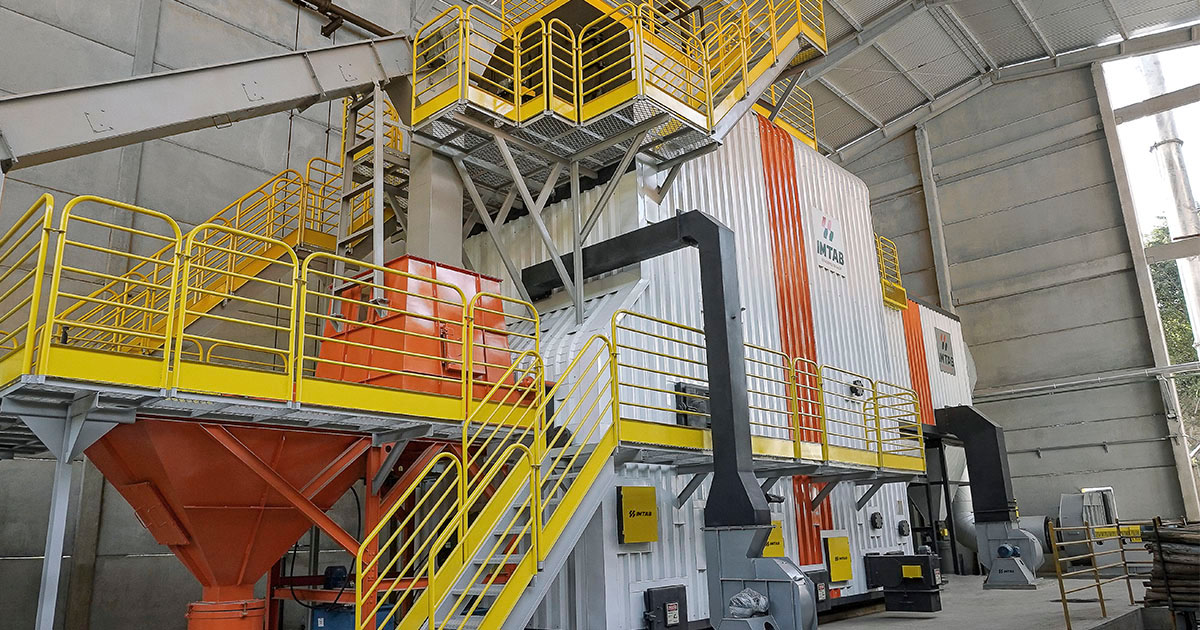

Por que os componentes da caldeira influenciam na eficiência?
A eficiência de uma caldeira flamotubular depende da integração entre todos os seus sistemas.
Quando os componentes são bem dimensionados e coordenados, o resultado é:
- Maior eficiência térmica;
- Menor consumo;
- Operação mais segura;
- Maior estabilidade na geração de vapor.
Por isso, o projeto e a qualidade dos componentes utilizados são fatores determinantes de desempenho do equipamento.
E, para o perfeito desempenho, a automação é imprescindível. Ele integra todos os equipamentos, analisando parâmetros de:
- Umidade do combustível;
- Peso e volume da biomassa;
- Vazão de água e vapor;
- Gases de combustão;
- Temperatura e qualidade do condensado;
- Consumo energético, entre outros.
Modernos painéis de acionamentos e softwares integram os inversores, transmissores, sensores, motores, motoredutores e válvulas automáticas, automatizando a caldeira.
A Imtab desenvolve soluções completas com foco em eficiência energética, confiabilidade e segurança operacional.
Nossos projetos integram sistemas modernos de combustão, automação e controle, permitindo melhor aproveitamento da biomassa e maior estabilidade.
