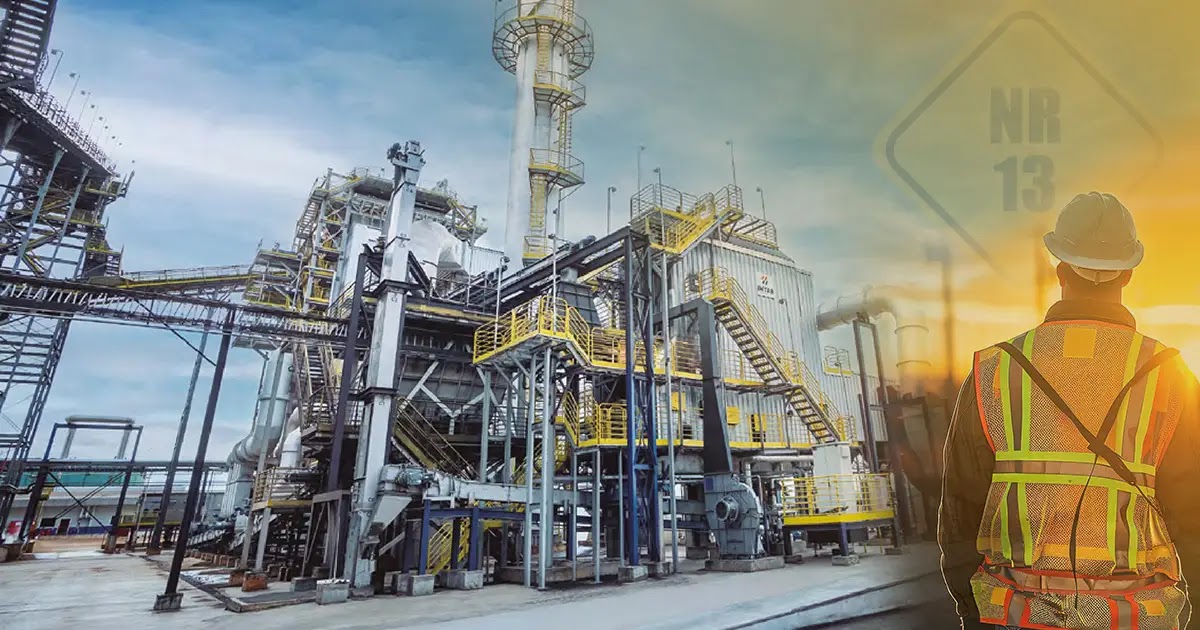

Especificar a melhor solução entre os tipos de caldeiras é uma decisão de engenheiros e gestores que impacta a eficiência térmica, a estabilidade termodinâmica e a segurança de uma planta industrial.
Para setores como frigoríficos, laticínios, metalúrgicas, petroquímicas e indústrias madeireiras, a caldeira é sempre necessária, mas a escolha do equipamento certo é o que dita o custo por tonelada de vapor produzida.
Neste guia técnico, analisamos os parâmetros construtivos, mecanismos de troca térmica e critérios da NR-13 que diferenciam os principais tipos de caldeiras do mercado.
Boa leitura.
Como os tipos de caldeiras são classificados?
As caldeiras industriais são classificadas sob dois pilares fundamentais:
- Segurança regulamentar (pressão de operação);
- Modo de circulação dos fluidos.
Classificação por pressão de operação
De acordo com o item 13.4.1.1 da Norma Regulamentadora nº 13 (NR-13), as caldeiras são enquadradas em duas categorias distintas, definindo prazos de inspeção e requisitos de segurança:
- Categoria A: caldeiras com pressão de operação igual ou superior a 1.960 kPa (19,98 kgf/cm²).
- Categoria B: caldeiras com pressão de operação inferior a 1.960 kPa (19,98 kgf/cm²) e superior a 60 kPa (0,61 kgf/cm²).
Nota técnica: os equipamentos com pressão de operação igual ou inferior a 60 kPa (0,61 kgf/cm²) ou com volume inferior a 100 litros não entram no campo de aplicação da NR-13.
Classificação por forma construtiva e escoamento
O arranjo físico dos tubos é outra forma de classificação que determina a eficiência de transferência de calor (convecção e radiação) e o limite de pressão suportado pelo vaso.
Há basicamente três tipos de caldeiras:
- Flamotubular;
- Aquatubular;
- Mista.
Na tabela abaixo, você entende as diferenças com base na forma construtiva:
| Tipo de caldeira | Escoamento no interior dos tubos | Dinâmica dos gases de combustão | Aplicação |
| Flamotubular | Gases de exaustão/fumaça | Circulam por dentro dos tubos, aquecendo a água ao redor. | Baixa a média pressão, demandas lineares de vapor saturado. |
| Aquatubular | Água/mistura bifásica | Os gases quentes circulam externamente ao feixe tubular. | Altas pressões, vapor superaquecido e termoelétricas. |
| Mista | Híbrido (água na fornalha/gases no tambor) | Combina paredes d’água aquatubulares e feixe flamotubular. | Alta flexibilidade de biomassa, absorção rápida de picos de carga. |

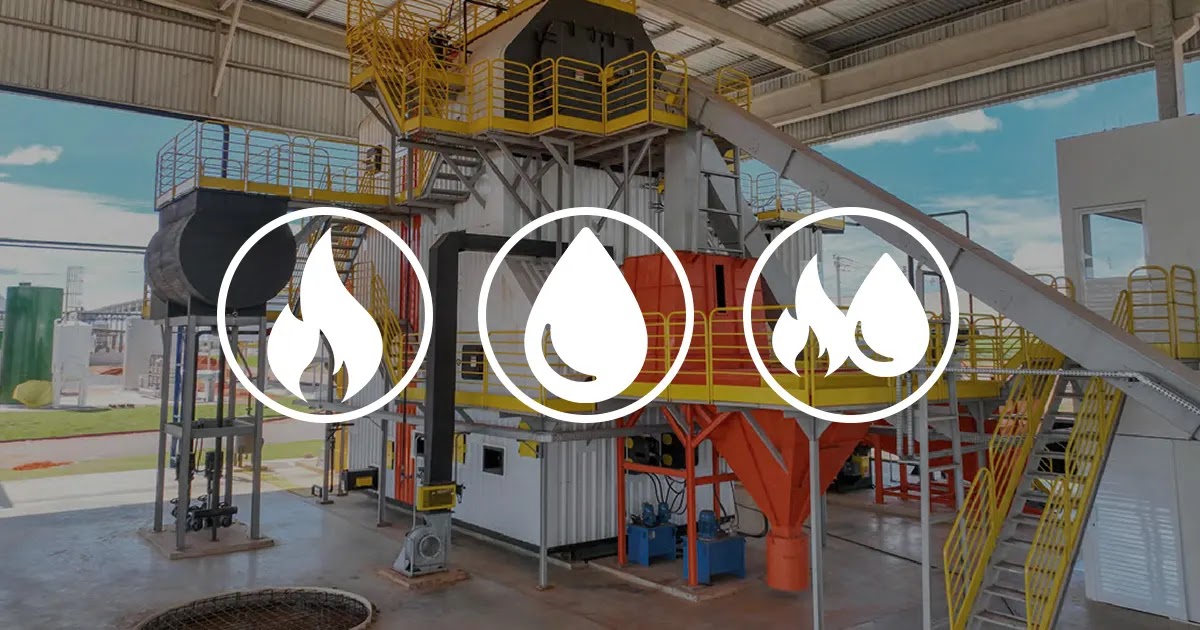

Análise construtiva dos 3 tipos de caldeiras
Os tipos de caldeiras apresentam características construtivas próprias, que influenciam seu desempenho, eficiência, manutenção e aplicação industrial.
A seguir, você confere uma análise baseada nas principais características dos três tipos mais utilizados.
Caldeiras flamotubulares convencionais
Nas caldeiras flamotubulares (ou fogotubulares), os produtos da combustão passam pelo interior dos tubos, os quais estão submersos no volume de água do tambor.
Vantagens mecânicas
Possuem grande volume de água, atuando como um “volante térmico”, absorvendo pequenas oscilações de demanda sem queda abrupta de pressão.
Apresentam construção robusta e manutenção simplificada (limpeza mecânica dos tubos).
Limitações técnicas
Devido ao grande diâmetro do tambor de vapor, as tensões circunferenciais limitam a pressão de operação a patamares médios para evitar espessuras de chapa inviáveis no projeto.
Importante destacar que caldeiras “100% flamotubulares” são aquelas geralmente abastecidas com óleo ou gás.
Por isso, a maioria dos modelos flamotubulares que utilizam biomassa é, do ponto de vista de engenharia, misto.
Caldeiras aquatubulares
Modelos projetados para condições severas. Neles, a água circula por dentro dos tubos de menor diâmetro, interligando os tambores de água e vapor (tubos de subida e descida).
Vantagens mecânicas
Suportam pressões elevadas (frequentemente Categoria A da NR-13) e altas temperaturas para a geração de vapor superaquecido.
Possuem menor volume de água por kW gerado, permitindo uma rampa de aquecimento e resposta a variações de carga extremamente rápidas.
Limitações técnicas
Mesmo que todas as caldeiras exijam maior qualidade de água, o modelo aquatubular exige controle rigoroso e contínuo das propriedades físico-químicas de pH, dureza e sílica, evitando incrustações e ruptura dos tubos.

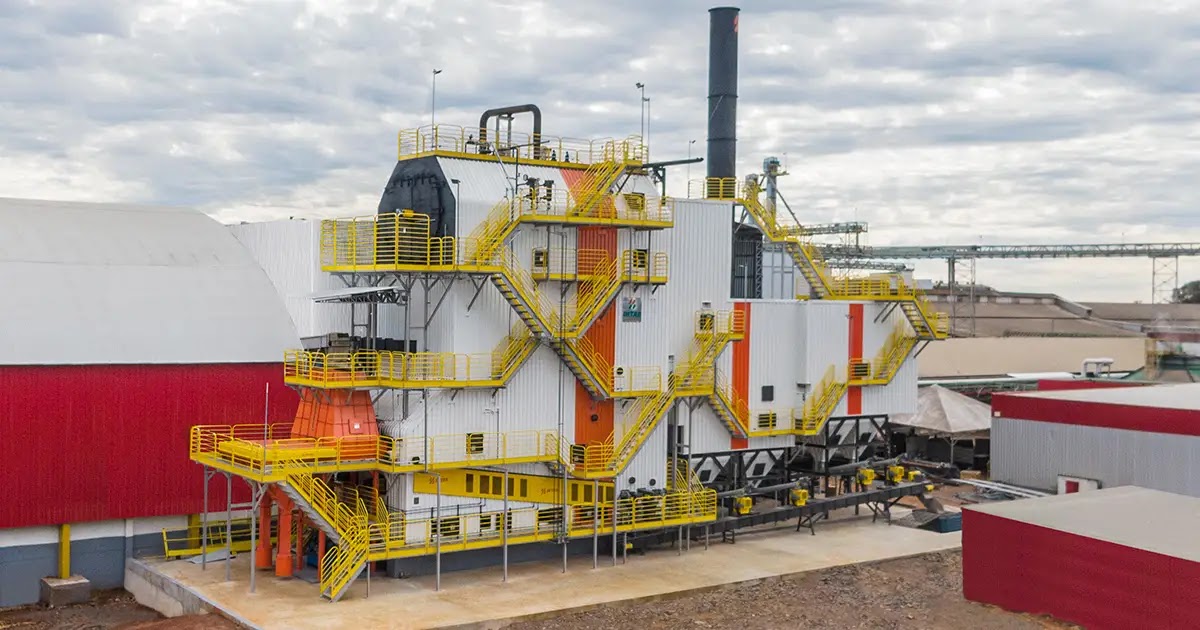

Caldeiras mistas: a engenharia de alta eficiência
A Caldeira Flamotubular Mista, especialidade da Imtab, é uma evolução de projeto que resolve as limitações dos modelos tradicionais integrando duas tecnologias em um único circuito térmico:
- Fornalha aquatubular: construída com paredes d’água aquatubulares, maximizando a troca térmica por radiação direta da chama e garantindo maior velocidade de absorção primária do calor;
- Tambor de vapor flamotubular: desenvolvido com feixe tubular por onde passam os gases em menor velocidade. O volume de água do tambor estabiliza a pressão da linha e amortece os picos de consumo da fábrica.
Comparativo técnico: caldeira flamotubular padrão vs. caldeira mista Imtab
Após a análise individual dos tipos de caldeiras, vale entender com maior nível de detalhes um comparativo técnico entre o modelo flamotubular e a caldeira mista Imtab, destacando as principais diferenças construtivas e operacionais.
| Parâmetro de engenharia | Modelo flamotubular convencional | Modelo misto Imtab |
| Concepção da fornalha | Cilíndrica tradicional (interna ao tambor de água). | Paredes d’água aquatubulares externas integradas. |
| Transferência de calor | Predominantemente por convecção nos tubos. | Elevada taxa de radiação na fornalha + convecção no tambor. |
| Tempo de resposta (rampa) | Curva de aquecimento gradual e lenta. | Aquecimento acelerado devido à baixa inércia da fornalha. |
| Performance com biomassa úmida | Restrita; risco de perda de eficiência e instabilidade. | Otimizada via grelhado móvel suspenso para alta umidade. |
| Velocidade dos gases no feixe | Alta velocidade, aumentando o arraste de particulados. | Baixa velocidade, otimizando o tempo de residência e a queima. |
| Otimização do layout | Disposição horizontal padrão. | Design verticalizado (foco em eficiência de queima e maior área de troca). |
Vale reforçar que o design verticalizado da caldeira mista não visa apenas a redução de espaço físico.
Sua real função é aumentar o tempo de permanência dos gases na fornalha, elevar a área de troca térmica e reduzir a velocidade dos gases que entram no feixe flamotubular, minimizando desgastes.
Quais critérios técnicos considerar na seleção e especificação de caldeiras?
Para especificar o gerador de vapor ideal, você deve avaliar alguns parâmetros:
- Capacidade de produção e vazão: definir a vazão nominal e de pico em kg/h ou t/h;
- Pressão e temperatura: determinar se o processo requer vapor saturado ou superaquecido, mapeando a PMTA (Pressão Máxima de Trabalho Admissível);
- Análise da biomassa sólida: avaliar o Poder Calorífico Inferior (PCI), a granulometria e o teor de umidade. Combustíveis com alta umidade exigem fornalhas aquatubulares robustas com grelhados móveis suspensos.
Leia também: Acesse esse guia prático e veja como calcular o retorno sobre investimento de uma caldeira industrial
Imtab: autoridade em engenharia térmica
Com equipamentos de alta performance já operando, a Imtab desenvolve soluções completas de geração de energia térmica que cumprem os aspectos de instalação, operação e integridade estrutural exigidos pela legislação.
Nossa linha de caldeiras flamotubulares mistas atende a projetos de alta complexidade:
- Capacidade de operação: de 1.000kg/h a 50.000kg/h;
- Pressão de trabalho: até 30 kgf/cm²;
- Temperatura de saída: até 340 °C.
Acesse o portfólio Imtab e veja nossos equipamentos em conformidade com a NR-13 na sua planta.
